機械設備一覧

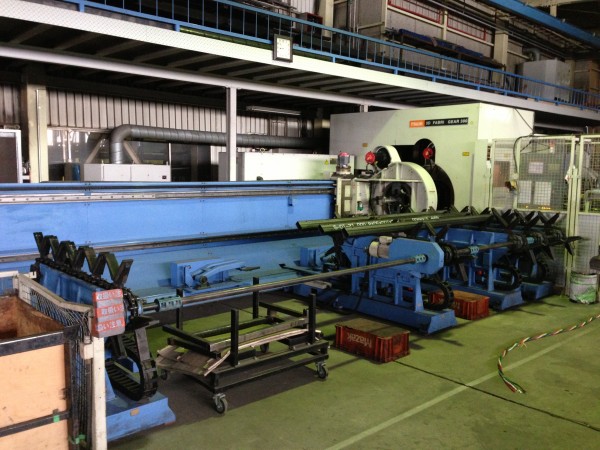

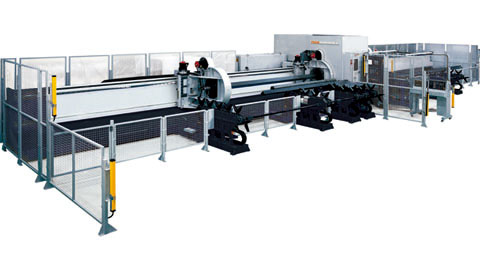

ヤマザキマザック製3次元レーザ加工機「FG-300」

丸パイプ、角パイプなどの長尺材を1台で自由形状に3次元切断する革新的なレーザ加工機。

長尺パイプや形鋼をローディングステーションにセットすることで,プログラム指令にて自動的に素材を加工部へ搬入し,3次元レーザヘッドにて自由自在な切断形状に加工を行ないます。


加工範囲 : 長さ 8000mm (加工の長さにより、必要な最小の材料長さが違います。)

       種類 : 角パイプ 20角~200角

               : 丸パイプ 15A~250A

       : その他、山形鋼、溝形鋼等

材質板厚 : ss ~t9.0

        : sus ~t6.0

              : 穴加工に関しましては、板厚<穴径となります。


加工に際し、各種条件がございますので、詳細に関しましてはお問合せください。

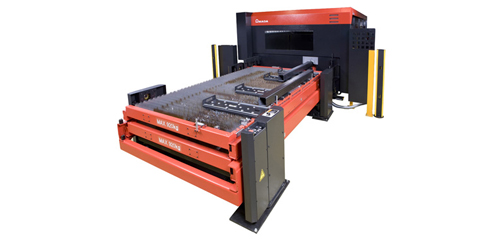

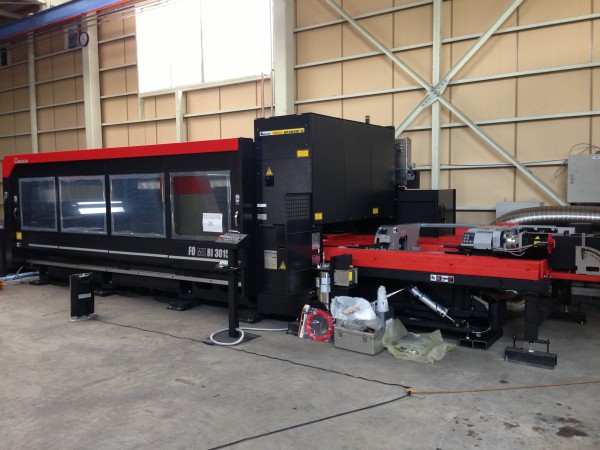

アマダ製2次元・3次元レーザ加工機 「FOMⅡRI 3015」

新テクノロジーを搭載したFO-MⅡNTの機能に、パイプ・形鋼の高速かつ高精度加工を可能とするロータリーインデックス装置を搭載し、平板とパイプ・形鋼の兼用稼働が実現。加工領域の拡大に向けた、新しいオールラウンドマシン。


2次元 レーザー加工 (鋼板)                                       3次元レーザー加工(パイプ類)

加工範囲 : 幅 1524mm x 長さ 3048mm                  加工範囲 : 長さ 6000mm

材質板厚 : ss ~t12.0                                          (最小加工長さは製品+260mm)

             : sus ~t9.0                                                  種類 : 角パイプ 19角~150角

           : アルミ ~t6.0                                                     : 丸パイプ 15A~200A

                                                                            材質板厚 : ss ~t6.0

                                                                                         : sus ~t5.0

                                                                                         : アルミ ~t2.0

         : 2次元加工、3次元加工、共に 穴加工に関しましては、板厚<穴径となります。


上記の板厚以上でも加工は可能ですが、

加工に際し、各種条件がございますので、詳細に関しましてはお問い合わせください。

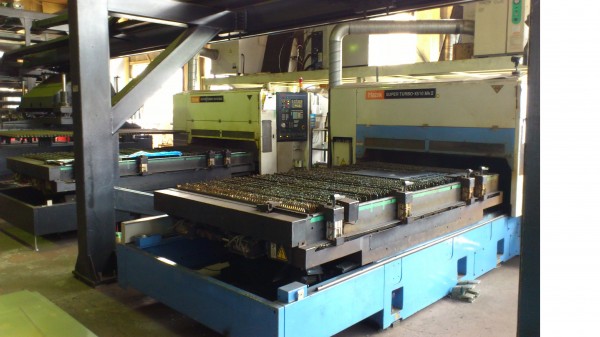

ヤマザキマザック製2次元レーザ切断加工機×2台「SUPER TURBO X-510MKⅡ」

高い評価をいただいている SUPER TURBO-X シリーズをベースに開発された2次元レーザ加工機。光路長一定設計によりテーブル全域で最適・均一で高精度な切断が可能。

出力4kwで同型機2台を保有しており、短納期にも対応しております。


加工範囲 : 幅 1524mm x 長さ 3048mm

材質板厚 : ss ~t12.0

         : sus ~t9.0

         : アルミ ~t5.0

      : 穴加工に関しましては、板厚<穴径となります。


加工に際し、各種条件がございますので、詳細に関しましてはお問い合わせください。

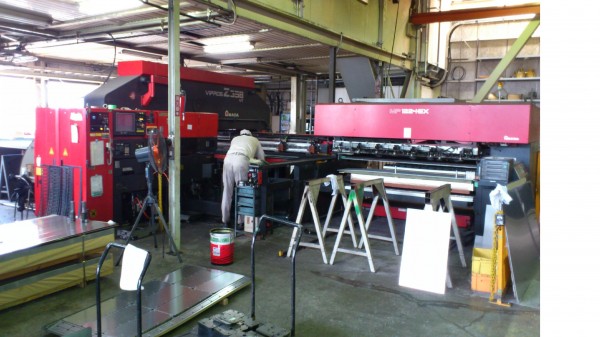

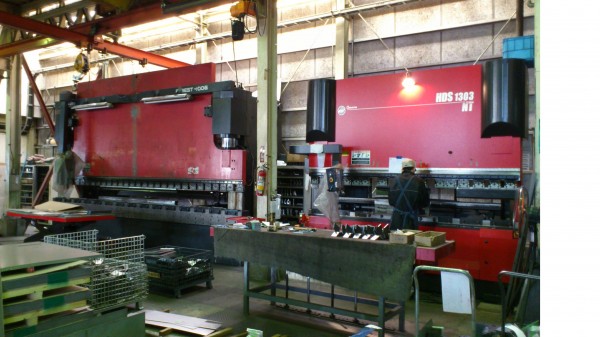

アマダ製ベンディングマシーン「F-BEST・HDS1303」

「F-BEST」(左側)は6mまでの曲げ加工に「HDS1303」(右側)は3mまでの曲げ加工に対応しております。

応答性抜群のACサーボ・モーターによる独自の油圧制御方式「ハイブリッド・ドライブシステム」を採用した、下降式ベンディングマシンです。ラムの俊敏な移動、ミクロン単位の位置決め精度。これに、バックゲージの高速化が加わり、驚異的な高速・高精度を実現しました。

いくつもの驚きを“装備”したこのマシンは、省資源・省電力・騒音低減にも大きく貢献してます。


F-BEST                 HDS1303

加工範囲 : 長さ 6000mm                  加工範囲 : 長さ 3000mm

材質板厚 : ss ~t12.0                   材質板厚 : ss ~t12.0

         : sus ~t9.0                            : sus ~t9.0

         : アルミ ~t6.0                         : アルミ ~t6.0


板厚に応じて、曲げ可能な最小寸法があります。

加工長さによっては、曲げ可能な板厚が限定されます。また、加工板厚により、

曲げ可能な長さも限定されます。

その他、各種加工に際して、条件がございますが、

通常の曲げが難しい加工も可能な場合がございますので、

詳細に関しましてはお問い合わせください。

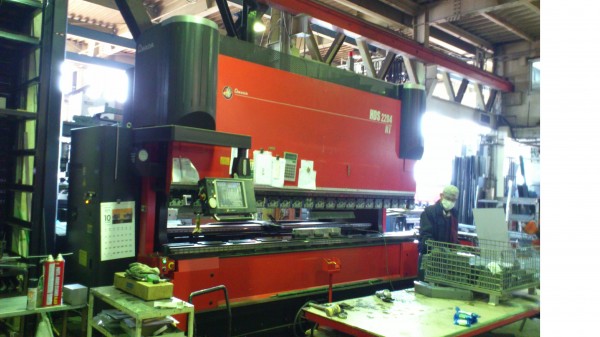

アマダ製ベンディングマシーン「HDS2204」

4mまでの曲げ加工に対応しています。

HDS-2204は、応答性抜群のACサーボ・モーターによる独自の油圧制御方式「ハイブリッド・ドライブシステム」を採用した、下降式ベンディングマシンです。


加工範囲 : 長さ 4000mm

材質板厚 : ss ~t12.0

         : sus ~t9.0

         : アルミ ~t6.0


板厚に応じて、曲げ可能な最小寸法があります。

加工長さによっては、曲げ可能な板厚が限定されます。また、加工板厚により、

曲げ可能な長さも限定されます。

その他、各種加工に際して、条件がございますが、

通常の曲げが難しい加工も可能な場合がございますので、

詳細に関しましてはお問い合わせください。


アマダ製パンチングマシン「VIPROS Z358NT」

金属の板(板金)に丸・四角等、いろいろな形状に穴をあけたり、切断等を行うマシンです。穴をあけたり切断したりする刃の部分を金型といいます。


通常加工範囲 : 幅 1219mm x 長さ 2000mm (最低 350mmの長さが必要です。)

最大加工範囲 : 幅 1270mm x 長さ 5000mm (リポジショニング使用時、その他、条件有り)

    材質板厚 : ss ~t3.2 (t4.5も条件次第で可)

             : sus ~t2.0 (t3.0も条件次第で可)

             : アルミ ~t3.0

       : 穴加工に関しましては、ss、アルミは穴径:板厚に対し1:1、

        susに関しましては穴径:板厚に対し2:1となります。


その他、加工に際し、各種条件、注意事項がございますので、

詳細に関しましてはお問い合わせください。

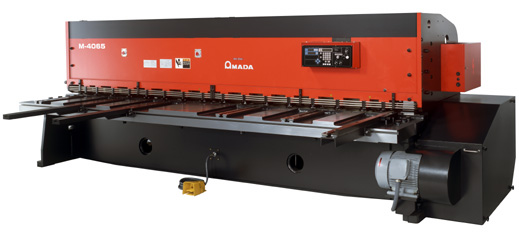

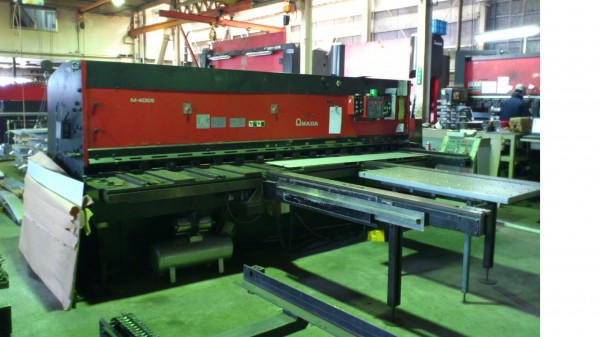

アマダ製シャーリングマシン「M-4065」

メカニカル・シャーリングマシンのロングセラー。

加工時の高い安定性を誇る鋼板組立構造のフレーム。駆動部は機械下部に設置した他、各種装置も充実しています。


加工範囲 : 長さ 4000mm

材質板厚 : ss ~t4.5

         : sus ~t3.0

         : アルミ ~t5.0


上記の材質の他も切断可能な場合がございます。

詳細に関しましてはお問い合わせください。


アマダ製Vカット加工機「V-6012」

主にステンレスにV形の溝を掘る加工機となります。

通常、曲げ加工を行うと曲げた部分はRに曲がりますが、

本加工機でV形の溝を掘った上で曲げ加工を行いますと、

曲げた部分に角が出る為、主に建築金物用の化粧柱などに使用されております。


加工範囲 : 長さ 500mm~4000mm

  板厚 : ~t3.0

切削深さ : 最大 0.4mmまで

本加工機でのVカット加工での最大の曲げ角度は90°となります。


条件によっては、鉄の加工、上記の最小長さ加工寸法以下でも加工可能です。

詳細に関しましてはお問い合わせください。

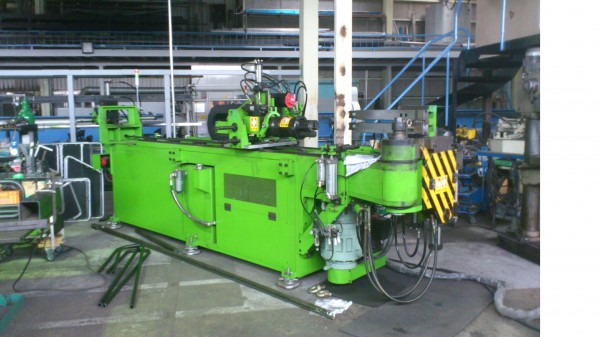

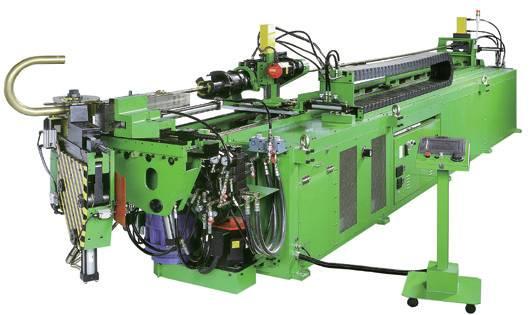

大洋製CNCパイプベンダー「TB-DR-60CNC-HR」

CNCパイプベンダーは、曲げ・送り・傾転(ひねり)の動作を数値制御で繰り返すことにより、三次元形状の曲げ加工を行なう機械です。基本を重視した機械構造と、FANUCの制御システムの採用で、確実でスピーディーな曲げ加工ができます。



曲げ管最大外径×肉厚(mm) φ60.5×t3.8 (SGP規格専用 10A~50Aとなります)
曲げ半径最大(mm R200 (加工する規格材料により曲げRに制限があります。)

その他、加工に際し、各種条件がございます。
詳細はお問い合わせください。
